Static Routing Dengan Packet Tracer Part II

Selamat Malam para kawula tua dan muda. Kita bertemu lagi tetap dalam acara "Jaringan dalam Berita". Klo yang kemaren sudah kita bahas static routing part I, sekarang kita akan bahas yang static routing part II. Sebenernya sama intinya antara part I dan part II, hanya yang membedakan caranya saja. Kemaren sudah sempert aga sumpek dengan settingan CLI, tapi sekarang pada part II ini akan disajikan makanan yang berbasis GUI. Langkah-langkahnya mudah, pertama siapkan saja simulasi jaringannya seperti yang kemaren. Terdiri dari beberapa PC, switch dan 2 buah router saja. Intinya sama lah dengan yang disini. Ketika sudah waktunya setting router, ikutin yang langkah berikut ini.

Klik Router 1 kemudian setting IP address pada FastEthernet. Settingnya terletak pada tab Config --> FastEthernet 0/0

Setelah itu, setting juga IP address untuk serial 2/0. Tetap pada tab config --> Serial 2/0

Jika sudah melakukan setting untuk routee yang pertama, waktunya melakukan setting untuk router yang kedua. Cara settingnya sama, setting fast ethernet dulu kemudia setting serial nya. Yang membedakan cuma IP adress untuk masing 2 port.

Setting Serial 2/0

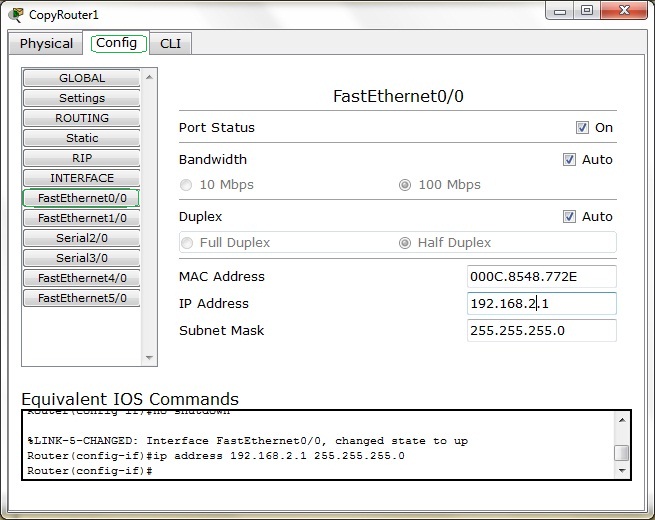

Setting FastEthernet router 2

langkah yang selanjutnya adalah dengan mengisikan routing table.

untuk router 1, isi routing table seperti gambar dibwah ini

Untuk setting router 2 seperti ini

Setelah itu lakukan tersting koneksi, apakah antar jarigan yang dihubungkan oleh 2 router tersebut sudah terkoneksi dengan benar. Pada percobaan yang ane lakuin, ternyata berhasil.

Yang ditandai dengan label merah, adalah IP PC 1 yang berada di network 1. Yang bertanda hijau uji coba melakukan ping ke gateway tapi dalam satu network. Untuk yang ditandai dengan kotak kuning adalah uji coba ping ke network 2 dan berhasil.

Demikianlah acara "Jaringan dalam Berita" kali ini. Selamat Malam dan salam "SAPARATOZ"

"Jika mengikuti langkah demi langkah, Insya Allah berhasil"
